产品介绍

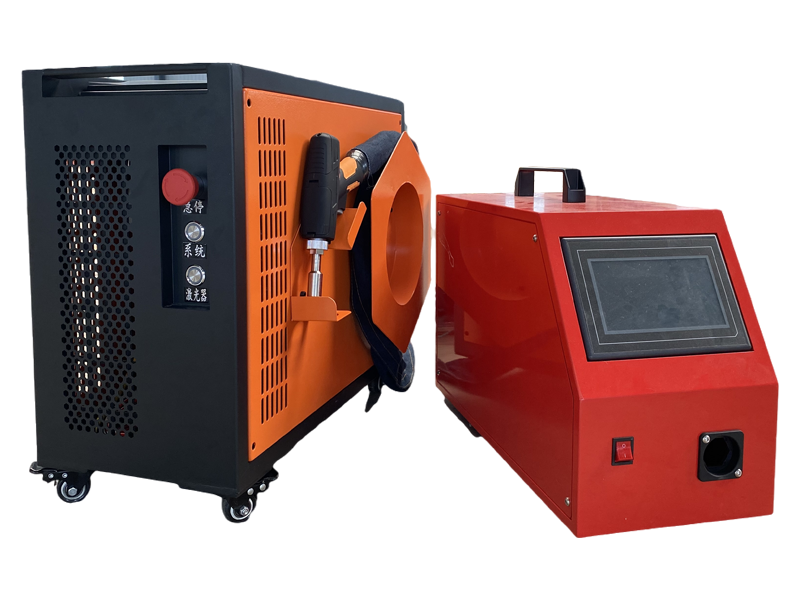

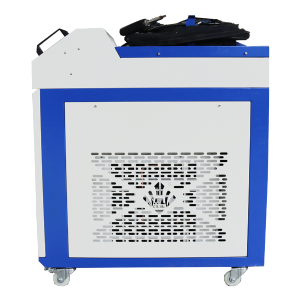

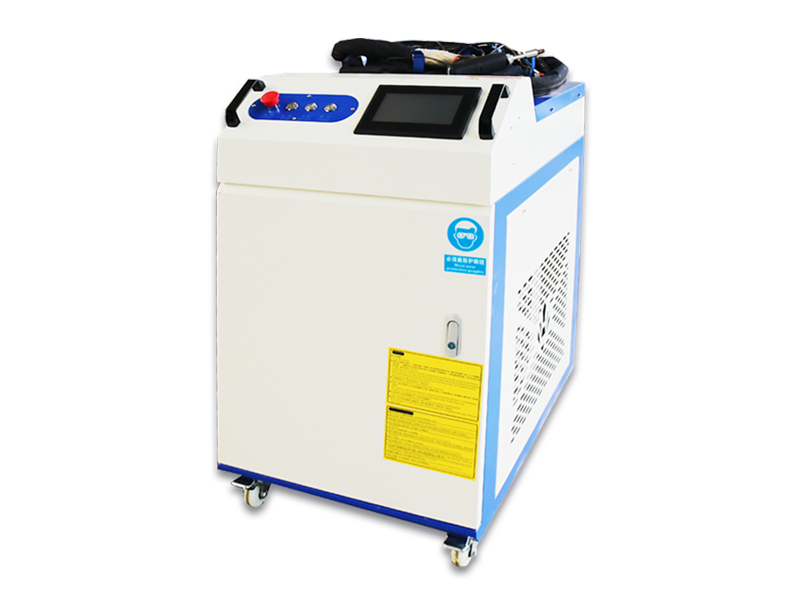

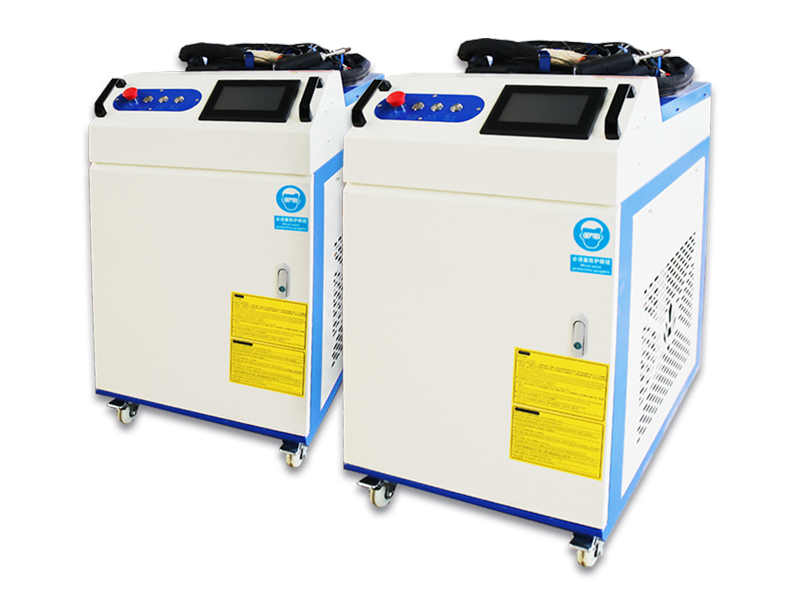

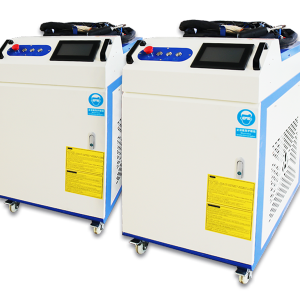

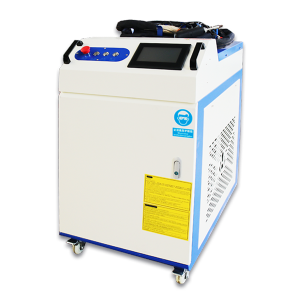

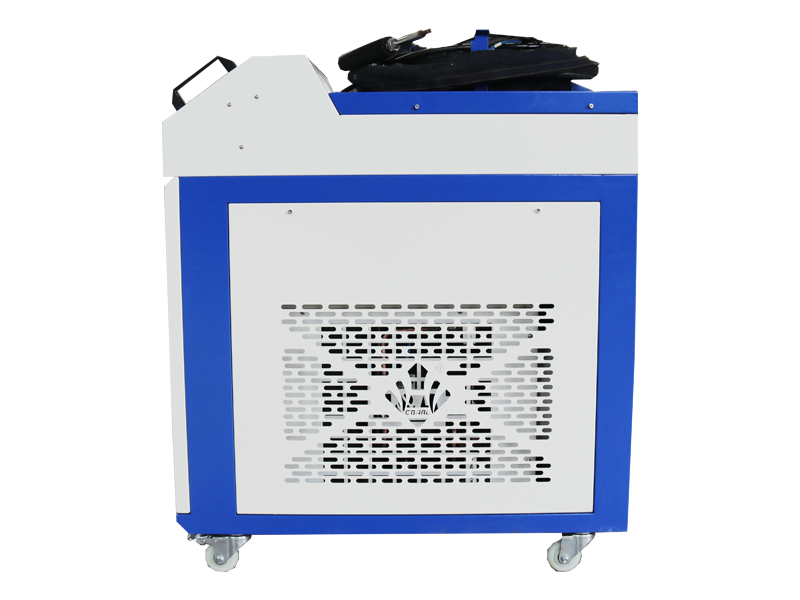

鸿光手持式激光焊接机，主要由激光器、水冷机、光纤和激光焊接头组成。
该产品具有电光转换效率高、抗高反能力、薄板焊接、厚板深熔无飞溅、免维护运行和调频范围宽等优点。
激光器：选用连续光纤激光器，具有稳定性高、省电和基本免维护等优点，可有效降低设备使用成本，优化使用体验。
水冷机：水冷系统由内循环系统与外循环系统组成，内循环系统由激光器自带，外循环系统采用激光专用水冷机组，以保障激光器长期稳定工作。
光纤：传输光纤采用光纤激光器专用光纤，长度15m，柔性传输，方便工人手持作业。
激光焊接头：采用QBH光纤手持式激光焊接头，该配件独有激光器控制盒，同时具备准连续、脉冲、连续三种出光模式，焊接头配备吹气控制和安全锁。
产品主要特点
*焊接速度快，效率高，节省人工
*能量集中，不变形，不发黑，焊接牢固
*焊缝精细美观无气泡，无需打磨
*45°人机操作界面，操作简单，无需焊工证
*安全性高，辐射小，对身体无伤害
*设备体积小，有万向轮，灵活方便移动
*具有电光转换效率高、抗高反能力强
*薄板焊接厚板深熔无飞溅、免维护
设备概况
| 设备名称 | 手持式连续激光焊接机 |
| 设备型号 | HG-SH1500/2000 |
| 供电需求 | 500W\800W---- 220V 1000W 三相380V±5%，50Hz 额定功率：≤5KW 额定电流：≤60A 配线：3P+N+PE |
| 环境需求 | 温度 5-40℃ 湿度10-90% |
| 工作时间 | 24H（连续运行） |
| 故障率 | ≤1.2% |
| 合格率 | ≥99.7%(不包含来料不良) |
| 稼动率 | ≥95% |
| 人员配置 | 1 人 |
设备技术参数
| 参数项 | 典型值 |
| 激光波长 | 1080nm |
| 额定功率 | 1000W |
| 光束质量（M2） | 2.2 |
| 光纤 | 100um，15m |
| 调制频率 | 20KHz |
| 能量稳定度 | <3% |
| 光束输出 | 1 光束 |
| 冷却介质 | 蒸馏水或去离子水 |
| 连续工作时间 | 24 小时 |
| 供电需求 | AC380V±10%，50Hz 三相 额定功率5Kw 额定电流60A |
| 环境需求 | 温度 5-45℃ 湿度 10-90% |
设备焊接参数表
| 焊接材质 | 激光器功率 | 焊接速度（m/min） | 熔深（mm） |
| 碳钢 | 500w | 1～6 | 0.96～0.39 |
| 750w | 1～6 | 1.37～0.51 | |
| 1000w | 1～10 | 2.06～0.49 | |
| 1500w | 1～10 | 2.77～0.79 | |
| 2000w | 1～10 | 3.59～1.59 | |
| 3000w | 1～10 | 4.79～1.78 | |
| 4000w | 1～10 | 6.96～2.23 | |
| 6000w | 1～12 | 7～1.4 | |
| 不锈钢 | 500w | 1～6 | 1.05～0.43 |
| 750w | 1～6 | 1.68～0.64 | |
| 1000w | 1～10 | 2.68～0.58 | |
| 1500w | 1～10 | 3.59～0.88 | |
| 2000w | 1～10 | 4.57～1.77 | |
| 3000w | 1～10 | 6.87～1.94 | |
| 4000w | 1～10 | 8.07～2.55 | |
| 6000w | 1～12 | 7.5～1.5 | |
| 纯铝 | 1000 | 5～0.8 | 1～2 |
| 1500 | 7～0.5 | 1～3 | |
| 2000 | 5～0.5 | 2～4 | |
| 3000 | 1～10 | 4～2 | |
| 4000 | 1.5～8 | 4～2 | |
| 紫铜 | 1500 | 0.8 | 0.2 |
| 2000 | 3 | 0.3 | |
| 3000 | 2 | 1 | |
| 4000 | 4 | 1 |
