产品介绍:

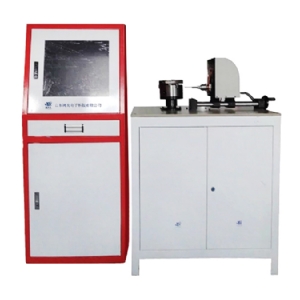

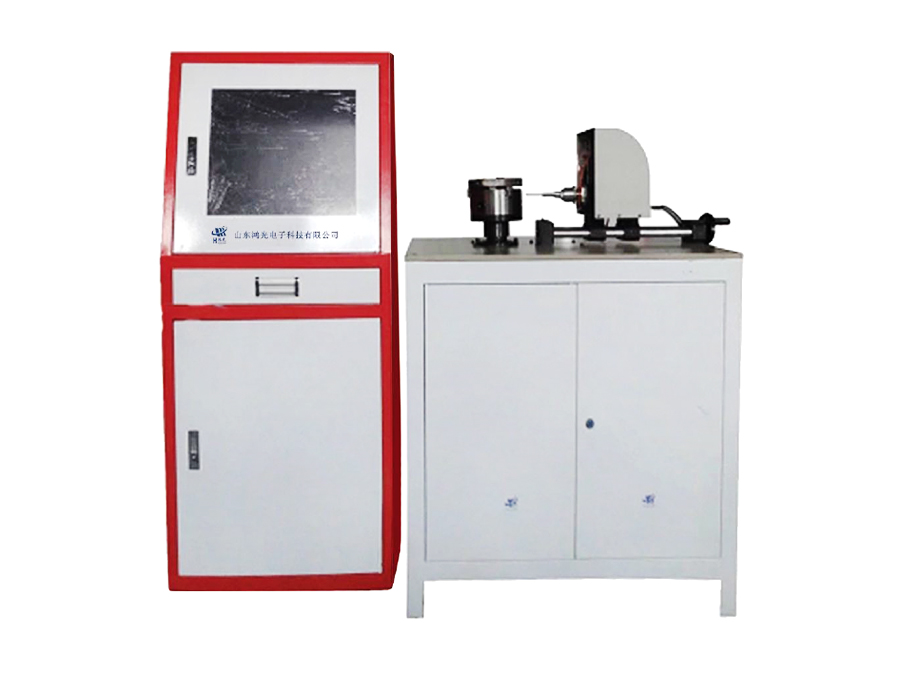

JM-WQD2010圆周打标机主要用于圆柱形工件的径向及轴向打印,打印方向可360度旋转,覆盖整个圆周表面,打印间距弧度可灵活设置。适合回转类零件,如:轴、管、盘、套、筒、法兰等圆周面的打印。
应用范围:
专用同步打印机构可将打印内容覆盖整个圆周。装夹机构自带三爪卡盘,工件夹紧快速方便。设定好工件外径大小后,平面执行机构与旋转执行机构同步运动,一次性完成打印。
多轴联动采用差补算法,圆弧曲线轨迹平滑。配合各种专用工装可完成各种零件不同曲面的打印。
技术参数表:
操作系统 | DOS/Windows98/2000/XP |
卡盘直径 | ∮80、∮100、∮125(可定做) |
字符 | 1*1mm |
打印方向 | 平面360° 任意可调 |
打标速度 | 3-6 字符/秒 |
打标深度 | 0.01-3mm |
打标效果 | 无色凹痕 |
升降盖度 | 0-350mm(可加高) |
打标针硬度 | HRC95 |
图形变换 | AutoCAD,CAXA |
环境要求 | -10℃~35℃ |
精度保证 | 连续工作五年误差≤0.1mm |
电压 | 220V ±10% 约500W |
气流量 | 0.25 L/S |
气源气压 | 0.2 MPa-0.5 MPa |
机身净重 | 85 kg |
